kkx給大家介紹的這款西門子STEP7是一款強大的西門子PLC編程軟件。用于SIMATIC S7-300/400站創建可編程邏輯控制程序的標準軟件，它主要用于西門子系列工控產品包括SIMATIC S7、M7、C7和基于PC的WinAC的編程、監控和參數設置，可使用梯形圖邏輯、功能塊圖和語句表進行編程操作，是SIMATIC工業軟件的重要組成部分。本文中給KKX小編給大家分享的這款PLC編程軟件Step7自帶破解補丁，可以完美破解，有需要的用戶快來帶走吧！

Step7安裝教程

一、鼠標右鍵點擊“step7 v5.5CN.iso”，并點擊“解壓文件”，將iso文件解壓即可
二、成功解壓之后，雙擊“Setup.exe”開始正式的安裝
三、勾選“安裝程序語言:簡體中文”,并點擊下一步

四、勾選“我接受上述許可證協議以及開放源代碼許可證協議的條件”，并點擊下一步

五、選擇安裝的程序，可選擇:
1.Stmatic Software for S7
a)Step 7 V5.5 chinese
b)S7-PCT V2.1
2.Tools
Automation License Manager V5.0 SP1
建議全部勾選，并點擊下一步

六、勾選“我接受對系統設置的更改”點擊下一步
七、安裝軟件環境，包括vc2005/vc2008/msxml6等組件，這里會安裝安裝，用戶只需等待安裝完成即可

八、安裝完成點擊下一步，繼續安裝
九、選擇安裝類型，可勾選:
1.典型:將安裝標準程序功能，建議勾選，不過所需磁盤空間最大
2.最小:程序?qū)⒅话惭b一種語言，不安裝實例和手冊
3.自定義:自定義選擇要安裝的程序功能以及它們的安裝位置

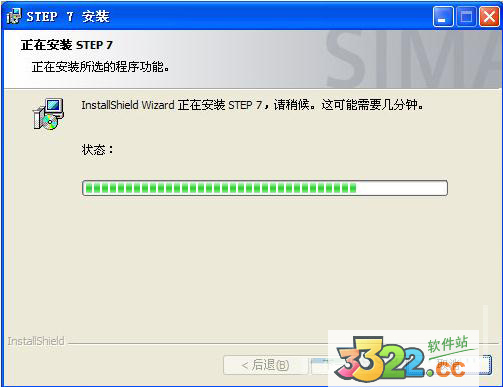

十、開始正式的安裝，安裝的時間可能過長，請用戶耐心等待，安裝完成并開始下一步的授權

Step7授權教程

1、點擊文件“SIEMENS-Chinese.exe”，選擇授權菜單，選擇“安裝所有授權”即可

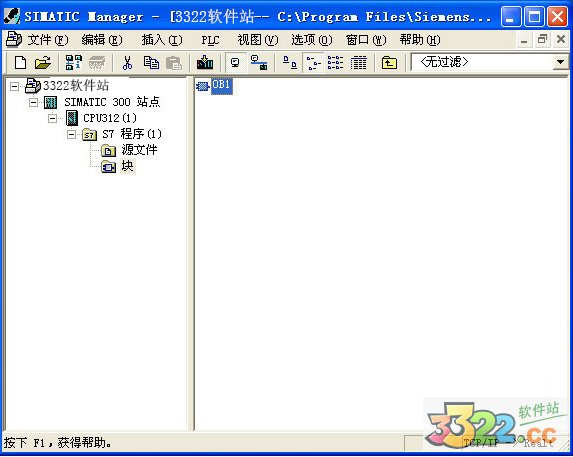

2、完成程序的授權，現在用戶可以開始Step7程序的使用

Step7無法安裝解決方法

出現如下界面:

解決方法:
重啟后，在注冊表內“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中刪除注冊表值
“PendingFileRenameOperations” 然后直接安裝

Step7安裝重啟解決方法

方法一:簡單的方法
1、找到我們注冊表里的一個文件刪除就可以按win+R打開運行，輸入regedit打開注冊表編輯器
2、找到HEEY_LOCAL_MACHINE\SYSTEM\CURRENTCONTROLSET\CONTROL\SESSION MANAGE\下的PendingFileRemameOpeaations鍵
3、刪除它就可以這是每次重啟電腦都會自動生成的，所以刪除不會有影響我們刪除以后就可以打開Step7了
方法二:腳本法
1、我們新建一個txt文件，名字隨便起自己知道干什么的就行
2、輸入以下字符：
Set WshShell = Wscript.CreateObject("Wscript.Shell")
WshShell.RegDelete "HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager\PendingFileRenameOperations"
Set WshShell = Nothing
3、然后把文件的擴展名改為vbs運行它即可運行時不會有提示，直接雙擊就可以然后在打開我們的Step7就可以了

使用step7的小技巧

一、強制
1.強制操作步驟
a、PLC——Display Force Values
b、在CPU右鍵，Insert New Object——Variable Table，打開了一個變量表，在變量表里通過菜單Variable——Display Force Values
2.強制使用方法
打開強制變量窗口，輸入強制地址，在Force Value中按實際情況置1或置0，然后一定要啟動強制（右鍵——Force），取消強制也是右鍵——Stop Forcing
二、查看實際使用了哪些I、Q、M等
改程序時可能要用到，可以查看哪些點沒有使用
1.使用方法
打開任意的OB塊，Options——Reference Data——Display，打開后有個選擇提示，在View to Be Opened中選擇Assignment(Input、Output、Bit Memory、Timers and Counters）,如果沒有提示的話，打開后再任務欄里選擇，圖標在“打印”圖標右邊的第二個
三、監控
監控程序點擊那個“眼鏡”圖標，能流流過為綠色，否則為藍色:
監控某個變量：打開變量表VAT_1——輸入監控地址——單擊任務欄”建立PLC連接圖標“

常見問題解答

一、如何清除信息"Error401: string variable is not large enough for string"？
1.如果在剛開始安裝STEP 7，出現消息"Error 401: string variable is not large enough for string"，在控制面板中，打開"系統屬性" 并選擇 "高級" 標簽。在打開的對話框中點擊 "環境變量" 按鈕。
2.檢查系統變量中的"Path"。該變量不能包含"%path%"。如果包含可以通過"編輯系統變量"功能進行清除。
3.之后選擇OK保存對話框設置并重啟PC安裝STEP 7
二、當出現"NCM PC Manager is already installed"消息時，如何安裝STEP7？
當PC上安裝了SIMATIC WinCC V6時，STEP 7的安裝會出現該消息并中止安裝過程，此時必須卸載NCM PC軟件。在控制面板中，打開"Software"對話框，選擇"添加刪除程序" 標簽。選中"NCM PC Software"，然后單擊 "Remove" 按鈕執行卸載。在重新啟動STEP 7安裝程序之前，必須重啟PC
三、如何安裝丟失的語言？
1.安裝任何丟失的語言都是行不通的。為了找回丟失的語言，必須重新安裝 STEP7。卸載和安裝 STEP7 與任何選件包是獨立的。這樣，在安裝 STEP7 時無需移除選件包。
2.如果已進行過多語言安裝，建議無論如何都要重新安裝選件包，因?yàn)樵谶@種情況下選件包并沒有與語言一起安裝過。
3.如果在安裝 STEP7 的過程中出現任何異常，建議完全卸載STEP7并重新安裝
四、為什么安裝STEP 7軟件時會在起始畫面處停止并且無法關閉？
1.原因1:可能執行了雙重監控和 ELSA 顯卡的"Deskman.exe" 程序
解決辦法：
若已安裝軟件工具，那么啟動任務管理器，中止 "Deskman.exe" 任務。之后應該可以安裝STEP7
2.原因2:無PC管理員權限
注意:
要安裝STEP 7，必須具有 Windows2000/XP/NT 的管理員權限（用戶權限）
五、如果安裝時STEP 7的選擇窗口是空的，在此情況下，如何通過USB安裝STEP7？
復制STEP 7 CD的內容到硬盤中，并從硬盤啟動安裝。必須完全安裝STEP 7軟件光盤，因?yàn)樵诎惭b過程中，"Rasetup.log" 文件中會產生一列*.ssf條目。如果硬盤上的列表與新產生的列表不匹配，選擇窗口將會是空的
六、為什么當SIMATIC Manager打開時，STEP 7軟件會停止運行？
檢查任務管理器中是否有程序狀態信息。如果沒有，STEP 7可能沒有安裝在推薦目錄中
解決辦法：
卸載STEP 7 ，在默認的路徑 [DRIVE]:\SIEMENS 下安裝STEP 7和所有的S7軟件包
七、為什么不能使用特殊字符命名文件、文件夾和項目？
特殊字符一定不能用于文件、文件夾以及項目的命名，因?yàn)槿绻@樣，在安裝 SIMATIC 軟件時 STEP7 的路徑將不會被識別。同樣要避免采用句點的名字，例如，“D:\Programs.\...”.。更多有用的信息請參照文件 README.RTF 第 6.2 章節。
八、為什么某些軟件產品在安裝菜單中顯示為灰色（例如，Step7、License Manager）？
SIMATIC軟件安裝時將檢查計算機中已經安裝的軟件版本。例如，如果 STEP 7 V5.4 SP4已經安裝到計算機里，那么它的安裝文件將不能被選擇并且變?yōu)榛疑?

新功能

一、操作系統
自V5.5版本的STEP7起，適用操作系統MSWindows7Professional、Ultimate和Enterprise(規范組裝)。
組態和確診硬件配置
1、自V5.5版本的STEP7起，能從幾臺IO控制板建立I設備。
2、自V5.5版本的STEP7起，可以使用PROFINET共享設備作用。
3、自V5.5版本的STEP7起，能夠動態分配IP地址和設備名字。
4、自V5.5版本的STEP7起，能夠?yàn)楹脦讉€(gè)域組態物質多余。
5、自V5.5版本的STEP7起，能夠?yàn)镮O設備組態等時方式。
6、自V5.5版本的STEP7起，能直接從"Windows菜單欄"組裝硬件升級程序流程。
7、自V5.5版本的STEP7起，能夠管理方法Web云服務器操作權限。
8、自V5.5版本的STEP7起，能通過安全HTTPS聯接瀏覽CPU的Web網頁頁面。
9、自V5.5版本的STEP7起，能夠?yàn)門CP聯接組態維持激活時間。
10、自V5.5版本的STEP7起，能同時為一個以上控制模塊下載I&M數據信息(應用不定項選擇題)。
現階段實際操作階段的組態變更(CiR)
對STEP版本進行升級時，STEP7V5.4版本以前(包括V5.4)有關用以PROFIBUS的RUN方式里的系統配置(CiR)限定不會再適用V5.5版本。
二、標準庫
1、從STEP7V5.5版本起，根據為CPU的集成化PROFINET接口系統控制的組態加了SFB104"IP_CONF"，為此拓展了系統的功能。
2、從STEP7V5.5版本起，根據加上用以開啟或同歩客戶Web網頁的SFC99"WWW"拓展了系統的功能。
3、從STEP7V5.5版本起，根據加上用以獲取數據記載的SFB73"RCVREC"和用以使數據記錄在I設備上可利用的SFB74"PRVREC"拓展了系統的功能。這種SFB只對S7-300CPU合理。
4、自V5.5版本的STEP7起，拓展了帶SSL-IDW#16#xy9C的系統性能目錄。這給予有關已組態的一種手段轉化器以及工具的使用信息內容。
5、自V5.5版本的STEP7起，包括以下S7通訊的FB：FB28"USEND_E"、FB29"URCV_E"、FB34"GET_E"、FB35"PUT_E"。這種FB僅限于S7-300CPU，且僅坐落于根據集成化PN接口連上。
6、自V5.5版本的STEP7起，下列2個根據IndustrialEthernet用以敞開式通訊的FB有了新名字：FB210(原名字："S5FW_TCP")現稱之為"FW_TCP"，F(xiàn)B220(原名字："S5FW_IOT")現稱之為"FW_IOT"
三、匯報系統異常
1、自V5.5版本的STEP7起，能夠選擇是否在啟動CPU時評定從站情況。
2、自V5.5版本的STEP7起，在"信息瀏覽"、"打印出"和"打印預覽"提示框上顯示或插進信息的額外文字
3、自V5.5版本的STEP7起，還能夠下載在HWConfig中以"匯報系統異常"產生的塊
四、系統自檢
自V5.5版本的STEP7起，有兩種"十六進制格式確診"提示框：一個提示框用以PROFIBUS從站，另一個提示框用以PROFINET設備
五、設定PG/PC插口
自V5.5版本的STEP7起，不需要下載額外手機軟件即可進行USB開發板。早就在STEP7中搭載了所規定的作用
