ST-LINK Utility_v3.1.0英文原版安裝程序+漢化文件。STM32 ST-LINK Utility這個軟件工具其實主要就是配套“ST-LINK”這個下載工具一起使用的上位機軟件。因此使用STM32 ST-LINK Utility上位機軟件需要有一個ST-LINK工具才行。它的功能和J-Link對應的工具類似，用于燒寫代碼。歡迎有需要使用這款STM32 ST-LINK Utility來進行測試開發！

STM32 ST-LINK Utility使用方法

將軟件在安裝后不要立刻打開，將STM32 ST-LINK Utility.exe直接覆蓋到程序安裝目錄下。win7/8系統請將安裝目錄權限設置位Everone并賦予寫入權限后替換。

安裝方法

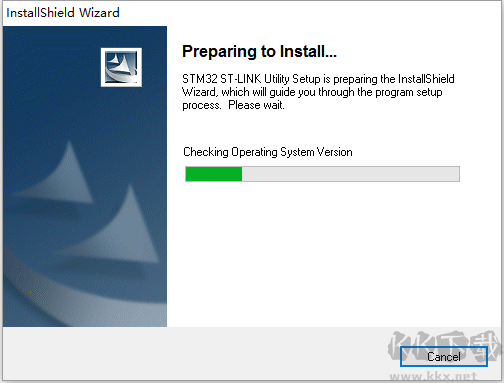

1、解壓軟件，雙擊“STM32 ST-LINK Utility v4.0.0.exe”，進入準備安裝（解壓）過程。

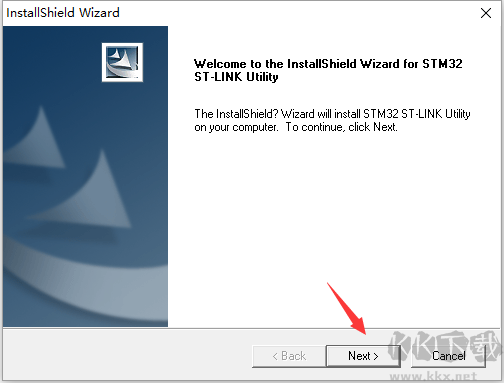

2、進入安裝向導，elcome to the lnstallShield wizard for STM32ST-LINK Utility
The lnstallShield? wizard will install STM32 ST-LINK Utilityon your computer. To continue, click Next.
點擊“Next”。

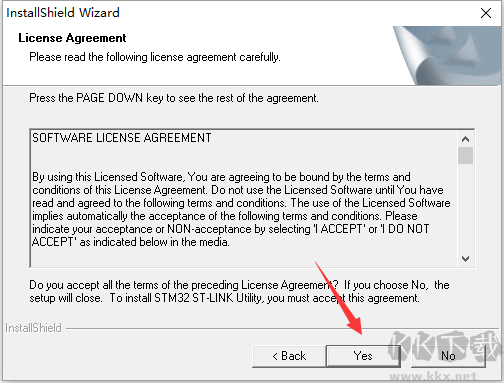

3、同意許可，點擊“Yes”。

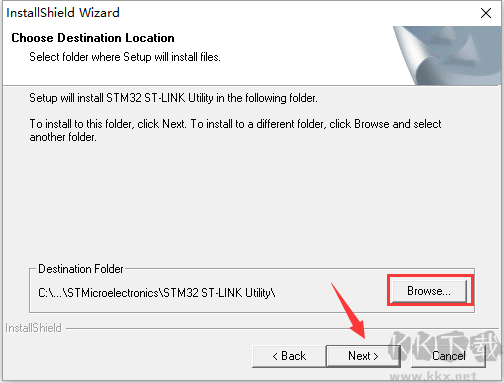

4、安裝路徑（這里默認），點擊“Next”。



5、耐心等待完成安裝；

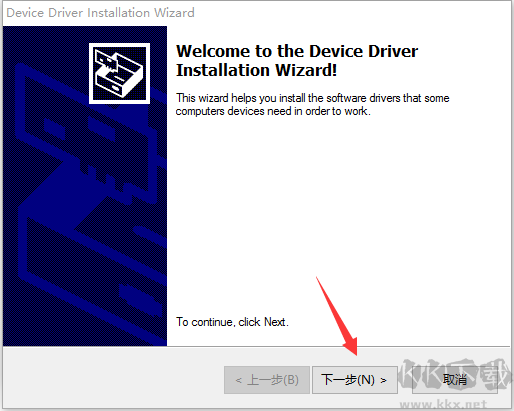

6、提示“安裝驅動”，點擊“下一步”，最后點擊“完成”安裝完成。



7、點擊“Finish”完成上位機軟件及ST-LINK驅動的安裝。

使用教程

1.Keil和IAR生成hex的配置

STM32 ST-LINK Utility軟件主要是下載程序（可執行hex文件），因此需要編程工具生成hex文件才行，下面將講述常用工具Keil和IAR生成hex的配置。

A.Keil生成hex配置

Project ->Options for Target -> Output 勾選上“Create HEX File”見下圖：



B.IAR生成hex配置

Project ->Options -> Output Coverter -> 勾選上“Generate additional output”、選擇輸出格式為“Intel extended”，再次設置輸出名稱就配置好了見下圖：



2.讀取STM32內部FLASH及芯片信息



使用ST-Link連接硬件（STM32芯片），打開STM32 ST-LINK Utility軟件，連接芯片：Tarage  -> connect或直接點擊連接快捷按鈕見下圖：



【讀取FLASH信息的前提是沒有添加讀保護】



點擊“連接按鈕”之前可以設置讀取FLASH的起始地址、讀取長度和數據顯示的寬度。





3.打開程序（hex）



在上一步連接好芯片，并正確識別芯片之后，打開需要下載的程序（hex）文件。打開hex文件可以從菜單欄（File -> Open File）打開，也可以直接講hex文件拖動到FLASH區域（就像從電腦復制文件到U盤一樣）。





4.下載程序（hex）



在上一步打開hex文件完成之后，點擊“下載”（可以Taraget -> Program，也可以直接點擊下載快捷按鈕，如下圖）





彈出信息確認窗口，如hex文件路徑、驗證方式等，確認信息無誤后點擊“Start”開始下載程序。



【如：我將可執行hex文件命名為“ExecutableFile.hex”，位于桌面】





下載過程時間長短與程序大小有關，一般都很快，出現“Verification...OK”，說明下載成功。
