MSteel結構工具箱是一款非常強大的CAD輔助繪圖的功能，這款工具箱主要適用于制圖員、CAD學員、3D建模師等行業使用，支持鋼機構、砼結構、層顯示、通用字符方面的計算的構圖，用于CAD繪制建筑工程圖紙時使用，支持自定義菜單、參數查詢等功能...能夠有效提升提升CAD工作者工作效率。KKX為大家分享的MSteel結構工具箱為綠色版，無任何廣告，完全免費，有安裝簡單等特點，歡迎有需要的用戶前來獲取！

MSteel結構工具箱特色

1、界面清新，全中文操作

2、終生免費使用，免費更新

3、兼容市面上主流的CAD軟件

MSteel結構工具箱功能

1、鋼結構計算：截面參數查詢、計算不規則截面參數、焊縫計算、螺栓群計算、穩定計算、受扭計算、連續梁計算；實腹柱計算、鋼管混凝土柱計算、柱計算長度系數、管桁架節點計算、橫向加勁肋計算

門剛鉸接柱腳計算、門剛剛接柱腳計算、門剛端板計算、門剛梁柱節點剛度計算、構件表面積、重量統計、鋼板重量統計、統計線長

2、砼結構計算：柱截面估算、砼柱受壓配筋計算、不規則截面受壓驗算、地下室外墻計算、連續梁計算；豎向折梁計算、空心板計算、雨篷計算、梯板計算、彎剪扭構件計算、樁考慮壓曲后強度計算

獨立基礎計算、主動土壓力計算、構件裂縫計算、梁附加箍筋、吊筋計算、折梁折角處附加箍筋計算、預埋錨筋計算、剪力墻邊緣構件配筋率、配箍率、錨固長度、鋼筋排列

3、輔助計算：幕墻荷載計算、玻璃板塊計算、線材下料優化、天溝斷面及落水管計算、彈簧剛度計算；構基本自振周期估算、高寬比計算、風荷載標準值計算、風速風壓換算、消防車荷載折減計算

地震影響系數、計算插值、方程求解、PKPM標準層結果合并

4、層與顯示：層與顯示、部分顯示、部分隱藏、按層顯示、按層隱藏、按顏色顯示、按顏色隱藏；按顏色后置、層鎖住、層解鎖、單層鎖住、單層解鎖、圖層批量修改/新建；圖層自動轉換、圖層切換填充切換、線型切換、標注切換、設置當前層、設置當前標注樣式、設置當前字體樣式。

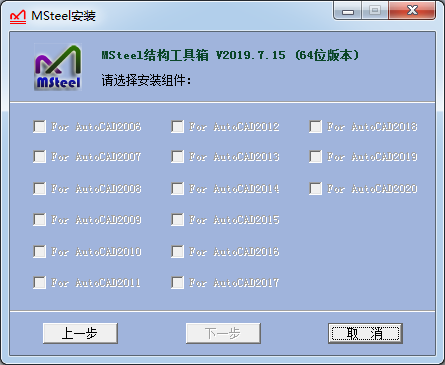

安裝方法

1、kkx為大家分享了64/32位操作系統的專用工具箱；
2、將安裝目錄內文件全部拷貝至所需的安裝目錄下，如“D:KK軟件”
3、將安裝目錄內字體文件MSteel_EN.shx和MSteel_HZ.shx拷貝至autocad所在目錄Fonts目錄下
4、在AutoCAD安裝目錄下尋找acad.rx文件(如沒有，可自建)，將該文件用記事本打開，根據AutoCAD版本在里面添加如下一行：
MSteel的安裝目錄MSteel結構工具箱MSteel2004.ARX (適用于AutoCAD2006)
MSteel的安裝目錄MSteel結構工具箱MSteel2008.ARX (適用于AutoCAD2008)
MSteel的安裝目錄MSteel結構工具箱MSteel2010.ARX (適用于AutoCAD2010~2012)
MSteel的安裝目錄MSteel結構工具箱MSteel2013.ARX (適用于AutoCAD2013~2014)
MSteel的安裝目錄MSteel結構工具箱MSteel2015.ARX (適用于AutoCAD2015)
例，如果安裝目錄為D:KK軟件，則在acad.rx內根據AutoCAD版本加如下一行：
D:KK軟件MSteel結構工具箱MSteel2004.ARX (適用于AutoCAD2006)
D:KK軟件MSteel結構工具箱MSteel2008.ARX (適用于AutoCAD2008)
D:KK軟件MSteel結構工具箱MSteel2010.ARX (適用于AutoCAD2010~2012)
D:KK軟件MSteel結構工具箱MSteel2013.ARX (適用于AutoCAD2013~2014)
D:KK軟件MSteel結構工具箱MSteel2015.ARX (適用于AutoCAD2015~2016)
5、如需在探索者或天正下使用，可直接在天正或TSSD的系統目錄下尋找acad.rx文件，將該文件用記事本打開，在里面添加一行，內容同第3步。
7、將安裝目錄內文件全部拷貝至所需的安裝目錄下，如“C:Program FilesMSteel結構工具箱”
8、將安裝目錄內字體文件MSteel_EN.shx和MSteel_HZ.shx拷貝至AutoCAD所在目錄Fonts目錄下
9、在AutoCAD安裝目錄下尋找acad.rx文件(如沒有，可自建)，將該文件用記事本打開，根據AutoCAD版本在里面添加。

以上便是KK下載小編給大家分享介紹的MSteel結構工具箱，歡迎有需要的用戶前來獲取！
