StarUML電腦版：一款強大的建模工具，這款軟件能夠讓用戶快速上手進行建模，方便適用于軟件開發過程中的系統設計與建模。軟件支持多種建模語言，例如UML、ERD、架構圖等，支持常見的UML圖，如類圖、活動圖、狀態圖、用例圖、組件圖等，適合各種復雜系統的建模需求，為用戶帶來超級大的便利!

StarUML電腦版使用教程

如何使用staruml畫用例圖?

1、打開StarUML軟件，選擇“Empty Project”，單擊OK。

2、右鍵單擊界面中的“Untitled”，選擇“Add”-“Model”，命名為egg1。

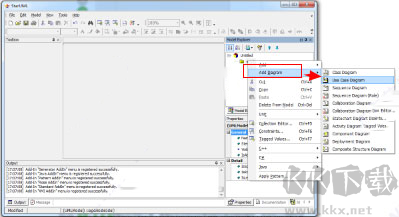

3、右鍵單擊egg1，選擇“Add Diagram”-“Use Case Diagram”，創建了一個用例圖，命名為“用例圖1”。

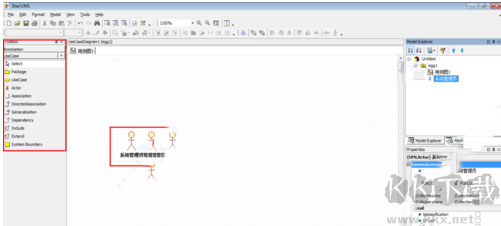

4、點擊左邊工具欄中的工具，直接在右邊空白處單擊即可畫出相應圖形，并且可以為圖形命名。

5、右鍵單擊所畫圖形，設置圖形的屬性，依次重復作畫即可。

StarUML電腦版特色

1、UML 2

StarUML與UML 2.x標準兼容，共支持11種UML圖：類，對象，用例，組件，部署，復合結構，序列，通信，狀態圖，活動和配置圖。

2、ERD支持

可以創建實體關系圖(ERD)。ERD是數據庫建模最常用的圖之一，我們的ERD是基于烏鴉的腳符號，比陳的符號更容易和可讀。

3、快速建模

支持Quick Edit中的許多短語，可以一次創建元素和關系，如子類，支持界面等。

4、視網膜顯示支持

支持Retina(高DPI)顯示。所有圖表，文字和圖標都是鋒利的，用戶可以獲取圖像作為高dpi位圖圖像(PNG和JPEG)。

5、擴展管理

可以通過擴展管理器從官方擴展注冊表或Github存儲庫輕松查找和安裝擴展。

6、模型驅動開發

以非常簡單的JSON(JavaScript對象符號)格式存儲模型，使用用戶定義的模板可以輕松地使用自定義代碼。

7、代碼工程

支持主要的編程語言，包括Java，C#和C ++，用戶可以從模型生成源代碼，或者通過逆向工程從源代碼構建模型。

8、開放API

允許添加菜單、UI、對話框，甚至您自己的建模語言，包括元模型，符號和驗證規則。

9、異步模型驗證

定義了許多UML模型驗證規則，并且每當保存或打開模型文件時，都會異步檢查規則。

10、發布HTML文檔

生成的HTML文檔可以與大多數Web瀏覽器一起查看。

11、支持將PDF導出為干凈打印

可以選擇頁面布局(縱向或橫向)和頁面大小(B5，B4，A3，A4，字母等)。

12、Markdown支持

可以使用markdown語法來編輯元素的文檔，同時支持markdown語法突出顯示和預覽。

StarUML電腦版軟件特點

1、可繪制9款UML圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、構件圖、部署圖以及復合結構圖等。

2、 完全免費：StarUML是一套開放源碼的軟件，不僅免費自由下載，連代碼都免費開放。

3、 多種格式影像文件：可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

4、語法檢驗：StarUML遵守UML的語法規則，不支持違反語法的動作。

5、 正反向工程：StarUML可以依據類圖的內容生成Java、C++、C#代碼，也能夠讀取Java、C++、C#代碼反向生成類圖。

6、 支持XMI：StarUML接受XMI 1.1、1.2和1.3版的導入導出。XMI是一種以XML為基礎的交換格式，用以交換不同開發工具所生成的UML模型。

7、導入Rose文件：StarUML可以讀取Rational Rose生成的文件，讓原先Rose的用戶可以轉而使用免費的StarUML。

8、 支持模式：支持23種GoF模式(Pattern)，以及3種EJB模式。
