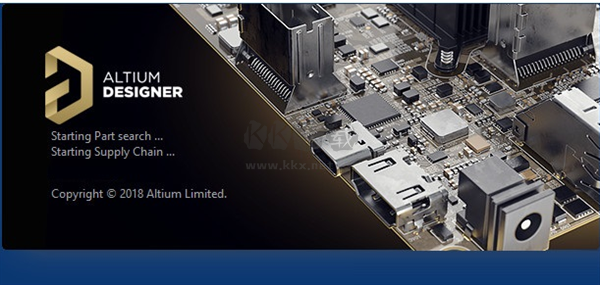

Altium Designer 24最新免費版是一款簡單易用的PCB電路設計軟件，用戶們可以在這里便捷的進行PCB的電路印刷設計，支持用戶們?cè)谶@里進行原理圖的設計，你可以在這里便捷的進行FPGA和嵌入式的開發使用，這里還有便捷的解決方案提供給用戶們進行使用，讓用戶們可以在這里進行電路的仿真設計，感興趣的用戶快來KK下載體驗吧~

Altium Designer 24最新免費版功能

一、現在可用-世界上第一個互聯設計體驗：帶有Altium 365的Altium Designer

1、設計審查用例

設計審查對于成功至關重要。通過Web瀏覽器或Altium Designer中的上下文注釋來捕獲設計討論，以確保反饋得到有效記錄和處理。

2、電子協作用例

與世界各地的其他工程師一起工作。借助基于Git的版本控制和視覺差異功能，您可以確保設計人員始終保持同步。

3、客戶互動用例

通過共享設計快照或進行中的工作(可在Web瀏覽器中從任何設備上隨時隨地訪問)，使您的客戶保持最新?tīng)顟B(tài)。

4、制造商協作用例

放心地釋放制造和裝配數據，并使您的制造合作伙伴可以直接在瀏覽器中查看和評論制造輸出數據。

5、MCAD協作用例

通過與SOLIDWORKS，Creo和Inventor的本機集成，可以進行無文件的雙向協作，從而與您的機械工程部門保持同步。

6、軟件協作用例

有效地調試硬件需要訪問設計。嵌入式軟件工程師現在可以在瀏覽器中搜索，選擇并交叉探查原理圖，布局和3D。

7、遠程工作用例

遠程工作不再是例外，而是規范。無論您是在家中，客戶現場，機場還是世界其他任何地方，遠程工作從未如此簡單。

8、匿名共享用例

體驗最大的自由，可以使用簡單的鏈接與世界上的任何人匿名共享設計快照。他們所需要的只是瀏覽器訪問權限，無需注冊。

9、嵌入式Viewer用例

想在您的博客上展示您的設計嗎?僅需幾行代碼即可將您的設計嵌入到您的站點中，從而為您的用戶提供身臨其境的完全交互式設計體驗。

10、使用IHS查找嵌入式替代零件

永遠不要讓短缺阻止您制造產品。訂閱Altium 365 Pro，您可以從世界上最精確的組件智能數據源IHS中快速訪問替代零件。

二、PCB設計和實現的最緊密聯系的經驗

1、任意角度布線

在人口稠密的板上繞障礙物進行專業操作，深入到BGA中，從而無需額外的信號層。借助智能避障算法，您可以使用切向弧避開障礙，從而最有效地利用您的電路板空間。

2、滑行

編輯跡線以改善信號完整性可能會非常耗時，尤其是當您必須編輯單個電弧和蛇形調諧時。這就是為什么Altium Designer 20合并了新的光澤引擎和高級的推入和推入功能以幫助加快該過程，從而提高生產率的原因。

3、交互式屬性面板

使用更新的屬性面板可以完全清晰地設計對象和功能。實時查看相關屬性，供應商信息，甚至生命周期信息。

4、原理圖渲染

Altium Designer中的DirectX可以為您提供流暢，快速的原理圖體驗。這種新的實現方式可以平滑縮放，平移甚至極大地加快了復制和粘貼功能。

5、原理圖動態數據模型

不必要的大型原理圖重新編譯會占用大量時間。這就是為什么Altium Designer使用新的動態數據模型的原因，該模型可以在后臺進行增量和連續編譯，而無需執行完整的設計編譯。

6、基于時間的匹配長度

高速數字電路取決于準時到達的信號和數據。如果對走線進行了不正確的調整，則飛行時間會發生變化，并且數據錯誤可能會很多。Altium Designer 20計算軌跡上的傳播時間，并為高速數字信號提供同步的飛行時間。

7、爬電距離規則

當目標信號之間跨非導電表面和電路板邊緣區域的爬電距離等于或小于指定的爬電距離時，此新設計規則將標記為違規。

8、返回路徑檢查

除非提供正確的返回路徑，否則高速信號會產生電磁場，這會導致串?dāng)_，數據錯誤或輻射。正確的返回路徑可使噪聲電流通過非常低的阻抗返回地面，從而消除了問題。Altium Designer 20將監視返回路徑并檢查所有參考多邊形的返回路徑完整性，因此您無需手動進行操作。

Altium Designer 24最新免費版特色

PCB設計改進：引入任意角度差分對路由器，支持多樣化的差分對路由和更新的角度差分對光澤算法。

增強的層堆棧報告設置對話框：該對話框現在包括來自層堆棧的所有列，為層堆棧報告提供了更好的定制化。

PCB共同設計改進：增強的銅沖突顯示和解決，能夠配置顏色圖例，以及各種UI改變，以改善共同設計體驗。

約束管理器改進：添加了將差分對類添加到清晰度矩陣的功能，能夠在PCB端編輯自定義拓?fù)洌约案倪M(jìn)了約束管理器和原理圖/PCB文件之間的交叉選擇功能。

3D-MID設計(公開測試版)：這個新編輯器將電氣電路與三維機械零件集成在一起，增強了3D-MID技術的設計能力。

線束設計改進：布局圖中的布局標簽現在被視為材料清單(BOM)中的組件，支持零件選擇和分組。

平臺改進：實現了對長路徑名的支持，適用于路徑名超過256個字符的文件。

導入/導出改進：增強了xDX Designer導入功能，包括僅導入符號的能力和多部分符號導入的改進。

電路仿真改進：將P通道晶體管的輸出電流反向，使其與N通道晶體管一致。

Ansys共同設計(公開測試版)：便于ECAD和仿真領域之間的協作設計，具有雙向設計更改推送/拉取和仿真結果共享功能。

Keysight功率分析器改進：新增為同一組件上的多個網絡指定電流的功能。

全面公開的特性：以前處于測試階段的特性，如約束管理器、PCB共同設計和線束設計，現在已全面開放。

Altium Designer 24最新免費版安裝教程

1、下載安裝包之后，一定進行進行解壓之后在安裝，在解壓的雙擊 Installer.Exe文件， 即可彈出安裝向?qū)?duì)話框， 點擊 NEXT，

2、選擇中文安裝語言，并觀看協議，選擇接受協議內容。

3、繼續單擊向?qū)g迎窗口的“Next”按鈕，顯示如圖所示安裝功能選擇對話框，選擇需要安裝的組件功能。一般選擇安裝圖示箭頭指示的“PCB Design”、Importers\Exporters兩項即可。

4、繼續單擊向?qū)g迎窗口的“Next”按鈕，顯示如圖所示選擇安裝路徑對話框，選擇安裝路徑和共享文件路徑，推薦使用默認設置的路徑。

5、確認安裝信息無誤后，繼續單擊對話框的“Next”按鈕，安裝開始，等待5～10分鐘，安裝即可完成，有些用戶電腦應配置要求，會自動安裝“Microsoft NET4.6.1”插件，安裝之后重啟電腦或者會出現如圖所示安裝完成界面，表示安裝成功。

以上就是KK下載站為大家整理的關于Altium Designer 24最新免費版的簡單介紹啦，希望能對大家有所幫助!!!
